Diseño de reactores Batch, CSTR y PFR: de la cinética al dimensionamiento

1. De la reacción al problema de diseño

La cinética por sí sola describe una velocidad; el diseño debe convertir esa velocidad en una condición operativa o un tamaño de reactor.

1.1. ¿Qué queremos calcular realmente?

Una ley de velocidad como −r_A = kC_Aⁿ nos informa de cómo desaparece A en función de su concentración. Sin embargo, todavía no nos dice cuánto tiempo debemos dejar reaccionar un lote ni qué volumen necesitaría un reactor de flujo. Para responder esas preguntas debemos combinar la cinética con la forma en que la composición evoluciona dentro del reactor. [1] [2]

En los problemas de diseño, el resultado suele expresarse mediante tres magnitudes principales: t es el tiempo de reacción, τ es el tiempo espacial y V es el volumen del reactor. Para llegar a ellas necesitamos relacionar cuatro componentes del problema:

A partir de aquí iremos incorporando cada una de estas piezas hasta llegar a las ecuaciones de diseño de Batch, CSTR y PFR.

1.2. Conversión como objetivo de diseño

La conversión permite expresar qué fracción del reactivo elegido como base ha desaparecido. En reactores de flujo, se define a partir del flujo molar de entrada y salida:

En reactores Batch o en reactores que operan en régimen intermitente, no existe una corriente de salida durante la reacción, por lo que la conversión se expresa a partir de la cantidad de A contenida dentro del reactor:

Si X = 0,90, se ha transformado el 90 % del reactivo A tomado como base. La conversión define el objetivo químico; todavía falta determinar qué tiempo o qué volumen permite alcanzarlo.

1.3. Nomenclatura esencial

1.4. Alcance del modelo

Trabajaremos con una sola reacción, representada de forma genérica mediante A → P. El esquema no describe una química concreta: aísla el problema de diseño para observar cómo cambian el tiempo y el volumen requerido al modificar el tipo de reactor.

¿Por qué empezar con modelos ideales? Porque permiten separar el efecto de la cinética y del patrón de mezcla antes de incorporar las complejidades de un equipo real. El CSTR ideal representa el límite de mezcla completa; el PFR ideal, el límite de flujo pistón sin mezcla axial; y el Batch ideal, la evolución temporal de una mezcla uniforme.

Un reactor real no necesita reproducir perfectamente estos modelos para que sean útiles: sirven como referencias de diseño, comparación y diagnóstico. Las desviaciones pueden estudiarse después mediante transferencia de calor, dispersión axial, caída de presión, zonas muertas o distribución de tiempos de residencia.

Quedan deliberadamente fuera las reacciones paralelas o consecutivas, la selectividad, la autocatálisis, la optimización de redes de reacción, los balances energéticos completos y los modelos de flujo no ideal o RTD. Cada uno modifica sustancialmente el problema de diseño y merece un tratamiento independiente.

Con la reacción, las hipótesis y la conversión ya definidas, podemos ir al punto del que parten las ecuaciones de Batch, CSTR y PFR: el balance molar.

2. La base común: balance, cinética y estequiometría

Las ecuaciones de Batch, CSTR y PFR no se memorizan mejor por separado: se entienden mejor cuando se reconoce que todas nacen de la misma estructura.

2.1. Balance molar general

Para la especie A, una forma general del balance es:

La ecuación puede leerse término por término. F_A0 contabiliza cuánto A entra; F_A, cuánto sale; la integral representa la generación o desaparición de A por reacción en todo el volumen del reactor; y dN_A/dt indica si la cantidad de A almacenada está cambiando con el tiempo.

El panel siguiente aplica ese balance general directamente a los tres modelos ideales. Cambia entre Batch, CSTR y PFR para observar qué términos permanecen activos y por qué la forma final del balance es distinta en cada caso.

2.2. Incorporar la cinética

El balance indica cuánto material cambia, pero necesita una relación que indique qué tan rápido ocurre la reacción. Utilizaremos la familia:

El orden n determina cuánto pesa la concentración C_A sobre la velocidad. Para primer orden, por ejemplo, reducir C_A a la mitad reduce también −r_A a la mitad. Esta dependencia será decisiva cuando comparemos un CSTR —que idealmente opera por completo a la composición de salida— con un PFR, donde la concentración cambia a lo largo del volumen.

2.3. Incorporar la estequiometría

Si el caudal volumétrico o la densidad permanecen constantes, la concentración de A puede escribirse directamente en función de la conversión:

Esta relación conecta las variables del problema en cadena:

La conversión X determina la concentración C_A mediante la estequiometría; esa concentración fija la velocidad −r_A a través de la ley cinética y, finalmente, la ecuación de diseño transforma esa velocidad en tiempo de reacción t, tiempo espacial τ o volumen V.

Por ejemplo, para primer orden:

2.4. El algoritmo de diseño

Hasta aquí hemos introducido por separado las tres piezas principales del problema: balance molar, ley de velocidad y estequiometría. Fogler expone un algoritmo de diseño muy útil de cómo se combinan esas piezas para llegar a una ecuación que permita calcular el tamaño o el tiempo requerido por un reactor. [2]

La ruta usada es obtener primero el balance molar; después se incorpora o se determina la ley de velocidad —este paso se omite como resolución si ya se conoce—; a continuación se resuelve la estequiometría de la reacción; luego se sustituyen las relaciones pertinentes para el caso estudiado y, finalmente, se obtiene uno de los parámetros de diseño principales: t, τ o V.

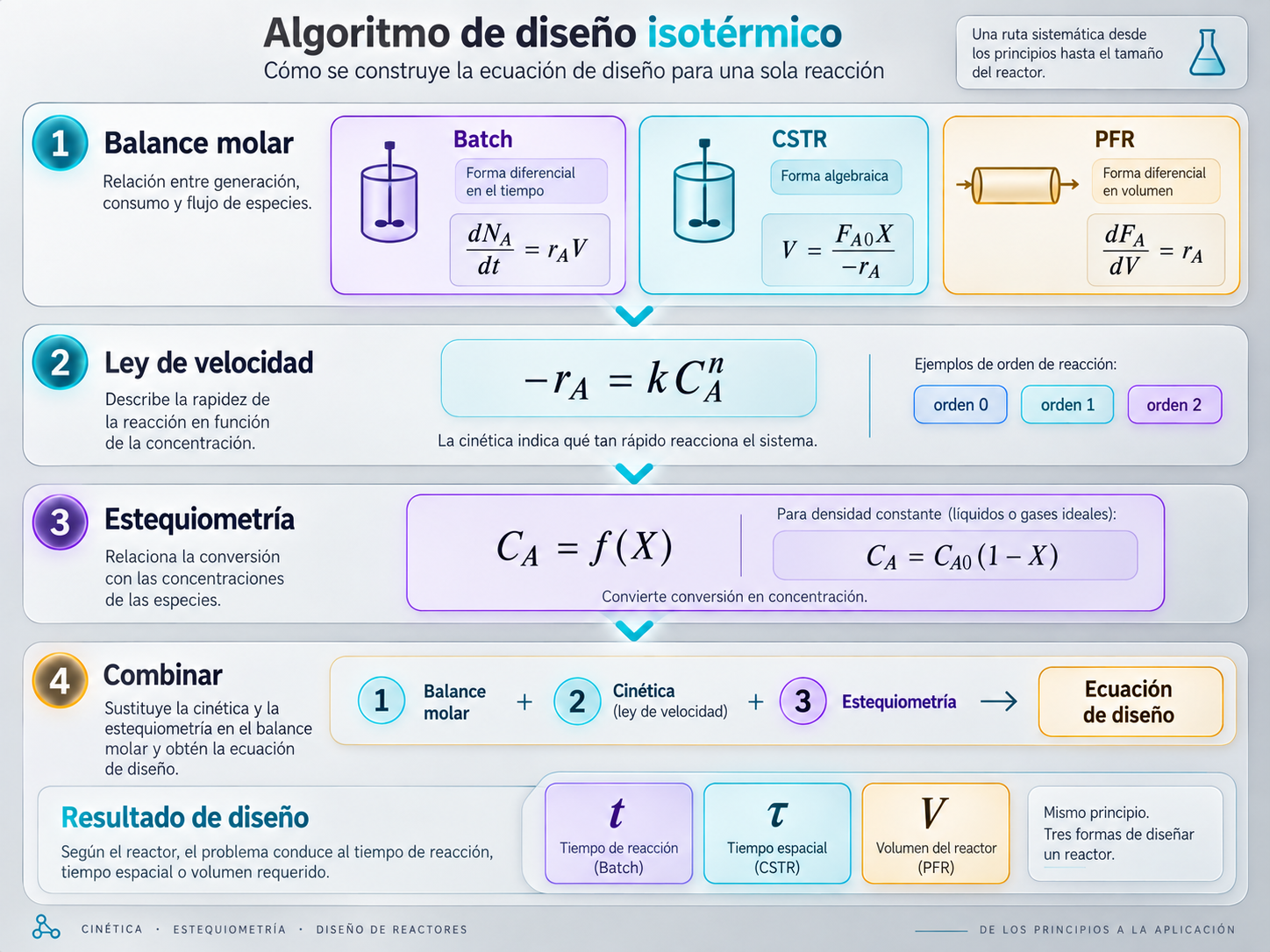

La Figura 3 muestra un ejemplo de cómo ejecutar cada uno de estos pasos dentro de un problema de diseño isotérmico.

Haz clic para ampliar

Con esta secuencia establecida, podemos aplicarla a cada reactor y conectar la forma de su balance con la interpretación física de su ecuación de diseño.

3. Batch, CSTR y PFR: funcionamiento y ecuaciones de diseño

La diferencia central no está en la reacción A → P, sino en cómo el reactor distribuye la concentración y el tiempo de contacto.

3.1. Reactor Batch

En un Batch ideal, una cantidad definida de material se carga al reactor y, durante el periodo de reacción, no existe alimentación ni descarga. Por tanto, F_A0 y F_A desaparecen del balance mientras la reacción está ocurriendo:

Como N_A = N_A0(1−X), al reordenar e integrar desde X = 0 hasta una conversión final X obtenemos, para volumen constante:

¿Qué nos está diciendo esta integral? La integral suma el tiempo requerido para llevar al reactor desde la conversión inicial hasta la conversión objetivo. Cada pequeño incremento de X aporta una fracción de tiempo proporcional a 1/(−r_A). Cuando la velocidad −r_A es alta, esa contribución es pequeña y avanzar hacia una conversión mayor requiere poco tiempo. A medida que la reacción se ralentiza, 1/(−r_A) aumenta y cada incremento adicional de conversión exige más tiempo. Por eso alcanzar conversiones muy elevadas puede requerir un aumento desproporcionado del tiempo de reacción.

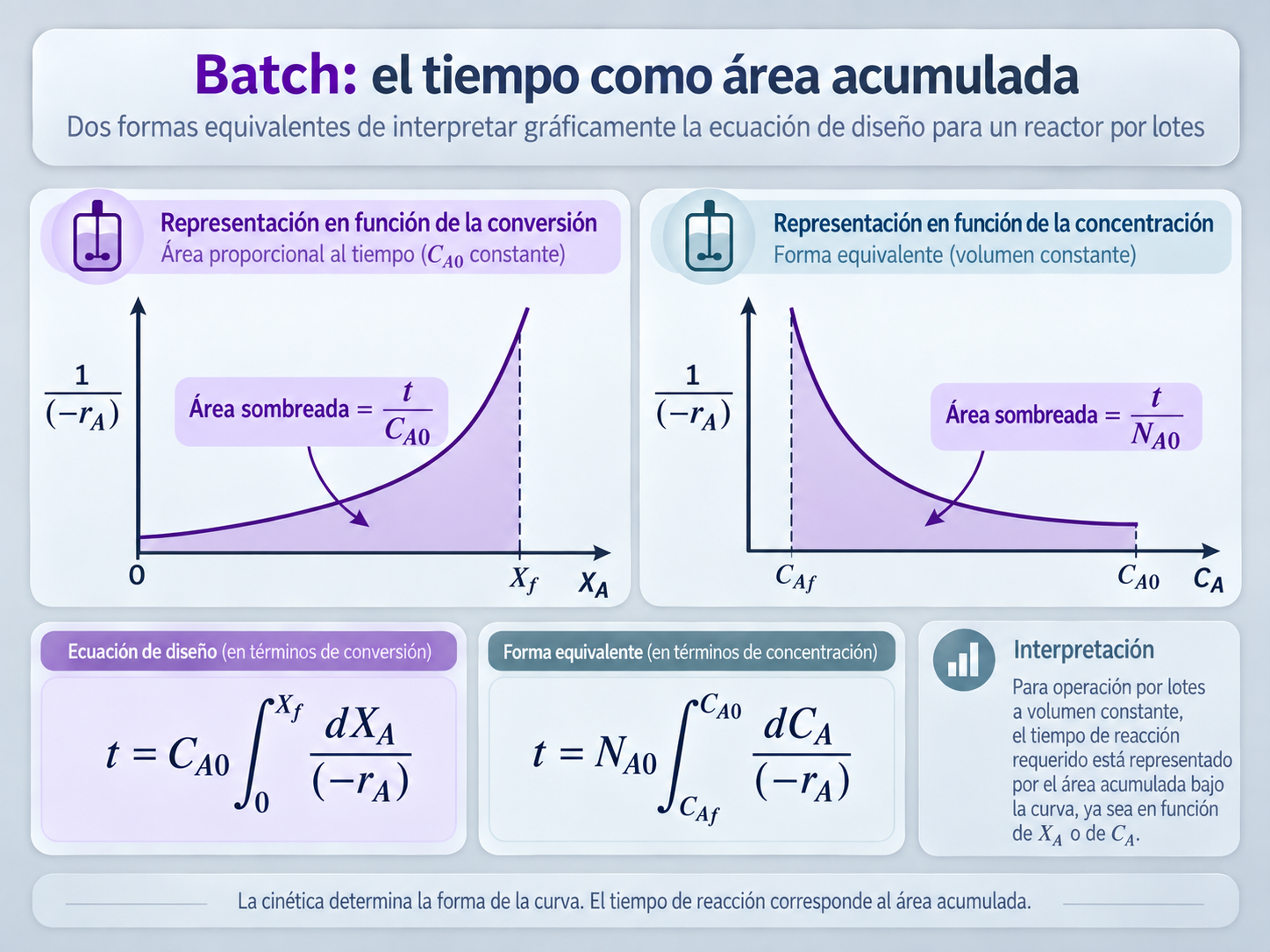

La ecuación integral anterior también puede interpretarse gráficamente. La Figura 4 muestra dos formas equivalentes de representar el tiempo de reacción de un Batch a volumen constante: en función de la conversión X_A y en función de la concentración C_A. En ambos casos, el área bajo la curva representa la contribución acumulada al tiempo necesario para alcanzar el estado final.

Haz clic para ampliar

Esta interpretación será útil más adelante porque la misma lógica de áreas permitirá comparar directamente el diseño de un PFR y un CSTR.

3.2. Reactor CSTR

En un CSTR ideal operado en estado estacionario no existe acumulación neta:

Usando F_A0−F_A = F_A0X:

La palabra salida es la clave. En mezcla perfecta, la composición dentro del tanque coincide con la de la corriente que abandona el reactor. Toda la capacidad del CSTR se evalúa, por tanto, a una única velocidad: la correspondiente a la concentración final.

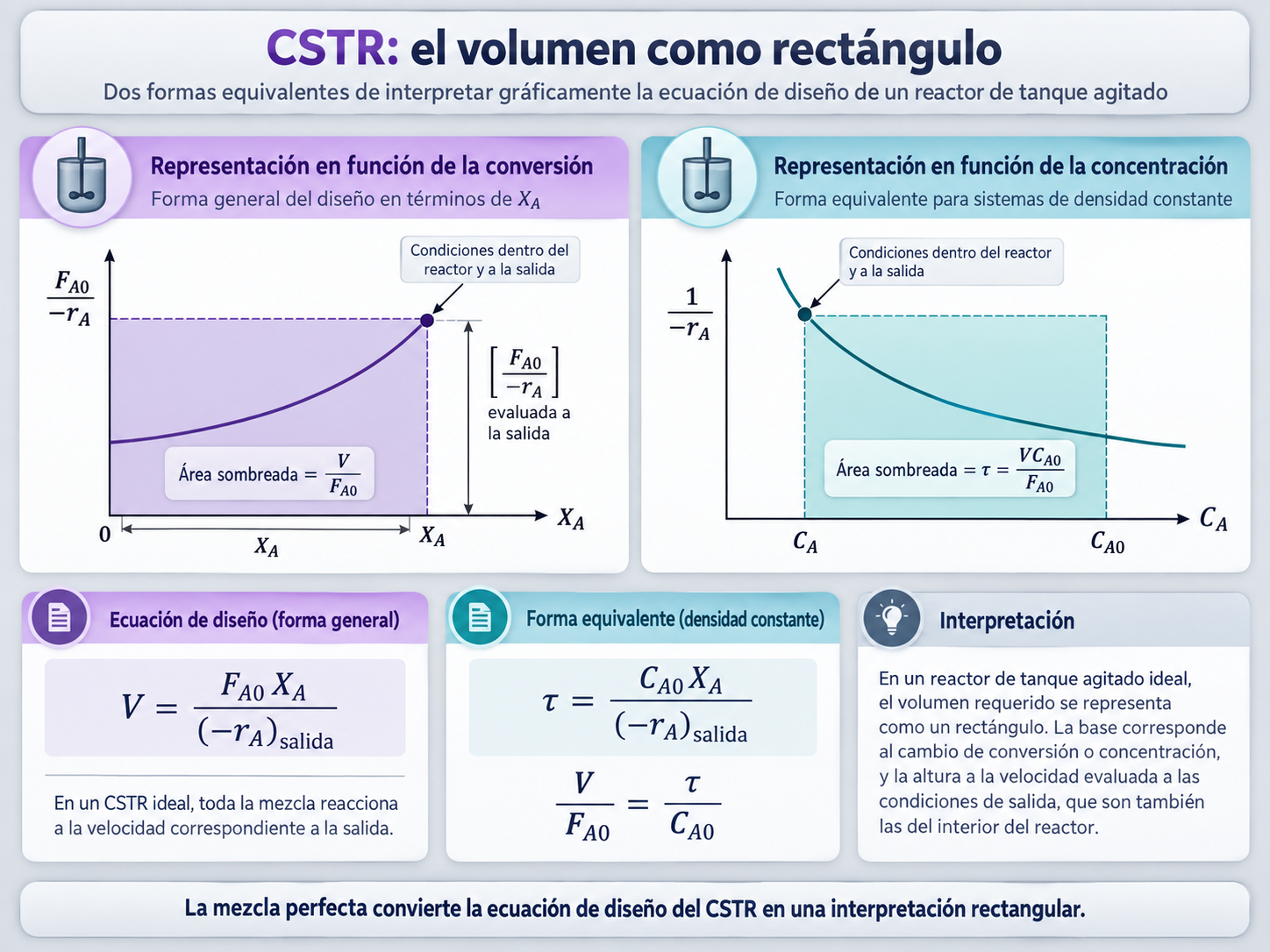

La Figura 5 muestra esta ecuación de diseño de dos formas equivalentes: en función de la conversión X_A y, para densidad constante, en función de la concentración C_A. En ambos casos, las condiciones representadas corresponden al interior del reactor y a su corriente de salida.

Haz clic para ampliar

Una característica visual inmediata del CSTR es que el área de diseño adopta una forma rectangular. La base representa el intervalo de conversión o concentración considerado y la altura viene determinada por la velocidad de reacción evaluada en las condiciones de salida. Por ello, todo el volumen del reactor se calcula utilizando una única velocidad de reacción.

3.3. Reactor PFR

En un PFR ideal, la composición cambia de una sección a otra a lo largo de la coordenada axial z, o equivalentemente, a lo largo de la longitud del reactor. Puede imaginarse como una sucesión de secciones diferenciales: cada una presenta una composición apenas distinta de la anterior, de modo que la concentración varía de manera continua desde la entrada hasta la salida. En estado estacionario analizamos un elemento diferencial de volumen.

Como F_A = F_A0(1−X), entonces dF_A = −F_A0dX y:

Si F_A0 = C_A0v₀ y τ = V/v₀, para caudal volumétrico constante:

La integral ya no suma tiempo de un lote, sino pequeños incrementos de volumen. Cerca de la entrada, donde C_A suele ser alta, una cinética de orden positivo puede aprovechar una velocidad mayor; a medida que el fluido avanza, la concentración y la velocidad cambian.

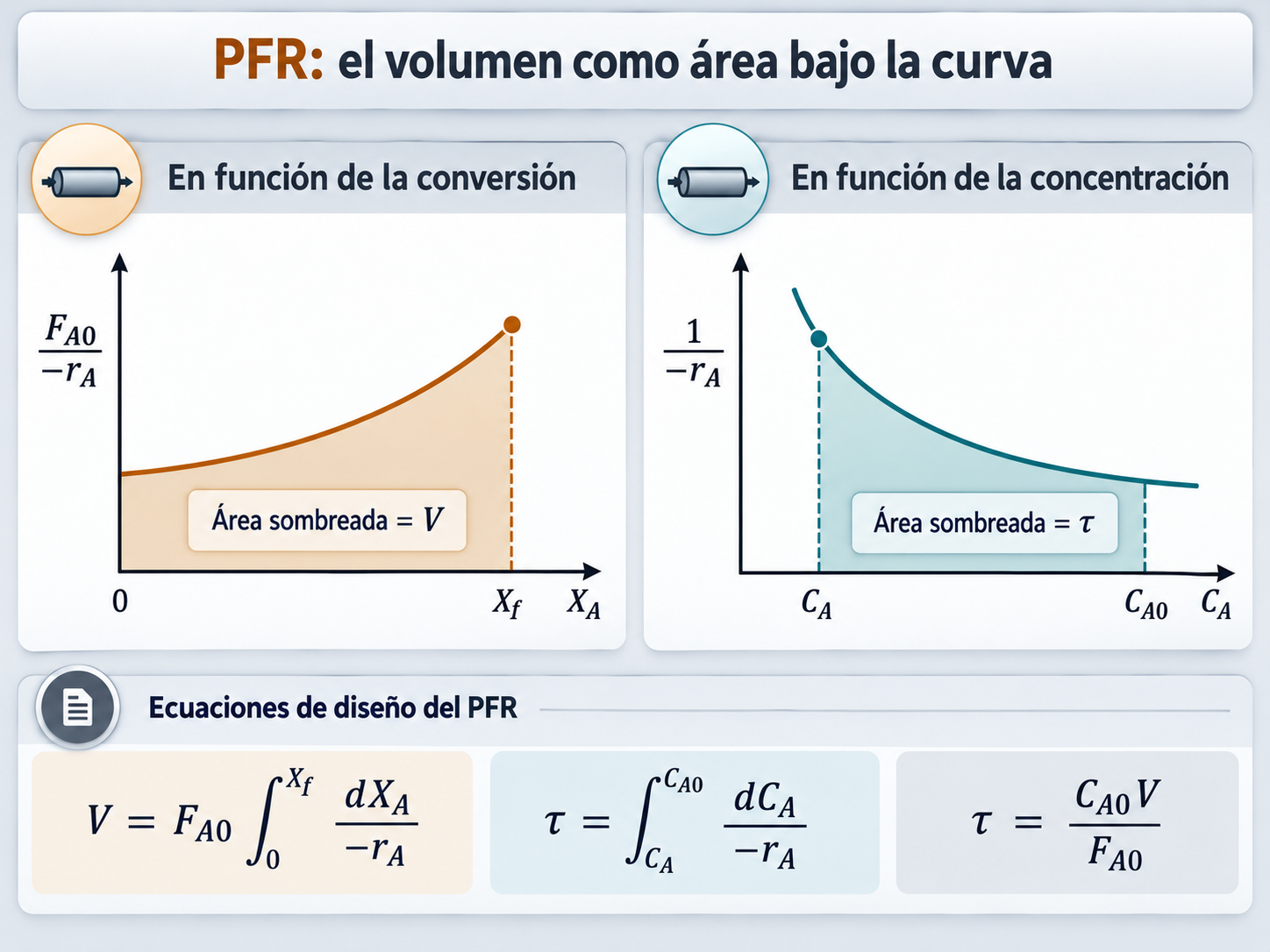

La Figura 6 convierte esta ecuación diferencial en una interpretación geométrica: el volumen del PFR se obtiene acumulando el área bajo la curva a medida que el fluido avanza desde la sección de entrada hasta la sección correspondiente a la conversión final.

Haz clic para ampliar

A diferencia del CSTR, el PFR no se evalúa a una única condición de salida: cada sección aporta un pequeño incremento de volumen a una concentración distinta.

3.4. Comparación gráfica inmediata: PFR frente a CSTR

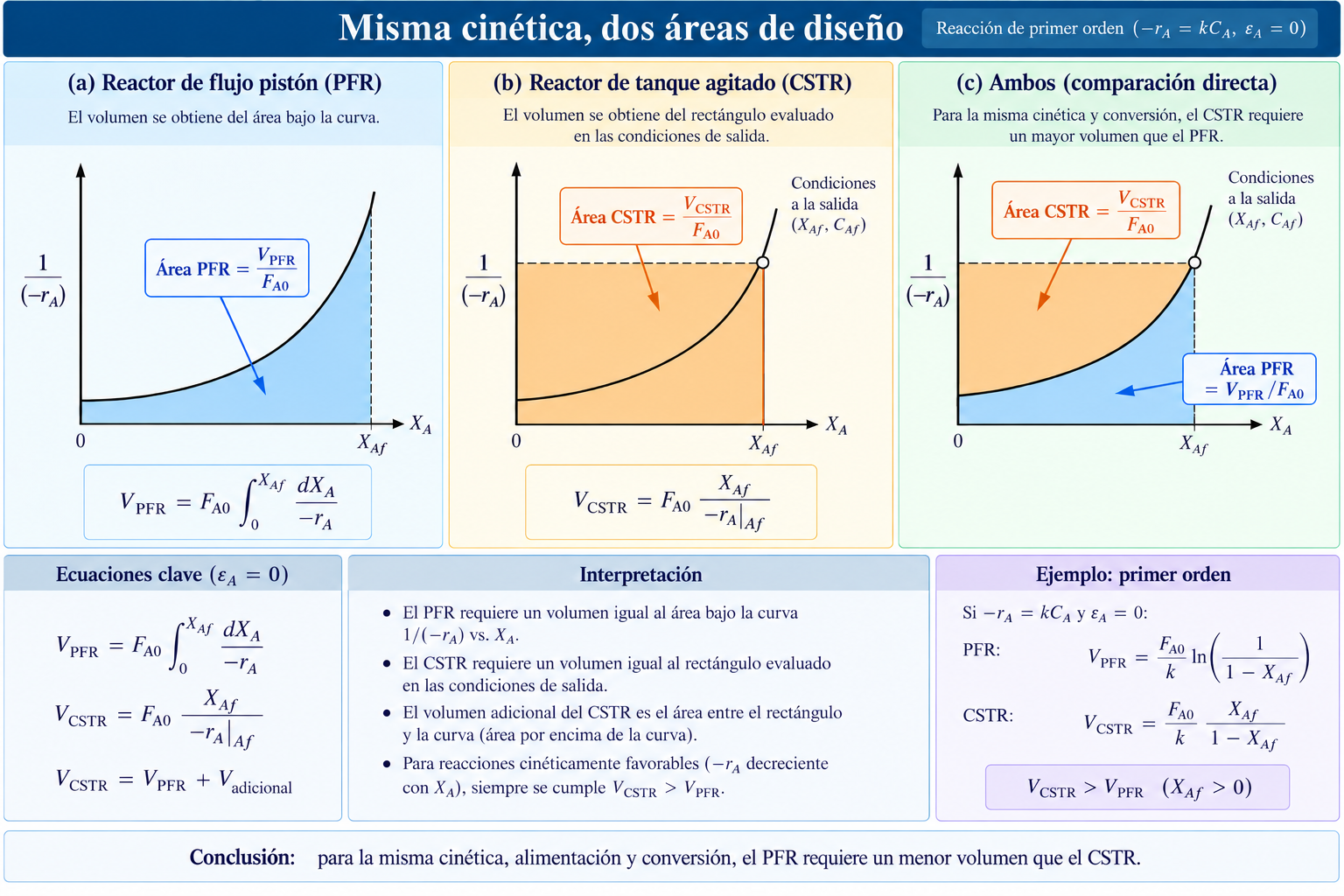

La comparación puede verse directamente sobre una misma curva de diseño. La Figura 7 superpone el área utilizada por el PFR con el rectángulo que representa el CSTR para una misma cinética y una misma conversión objetivo.

Haz clic para ampliar

Para entender por qué las áreas pueden separarse, conviene seguir la cadena paso a paso. Si la velocidad −r_A disminuye conforme aumenta la conversión X, significa que el reactivo se consume cada vez más lentamente.

Como la gráfica utiliza el término F_A0−r_A, una disminución de −r_A hace que ese cociente aumente. Por eso la curva se eleva a medida que crece X.

En un PFR, el volumen corresponde al área que se acumula debajo de toda la curva desde X = 0 hasta la conversión final. En un CSTR, todo el reactor se evalúa a la velocidad de la salida; como esa velocidad es la más baja del intervalo considerado, la altura del rectángulo se fija en el valor más alto de F_A0−r_A.

El rectángulo del CSTR contiene el área del PFR y añade una región adicional por encima de la curva. Para este tipo de cinética:

Esta comparación no es una regla universal para cualquier ley de velocidad. Aquí se cumple porque estamos considerando cinéticas en las que −r_A disminuye al aumentar X, como ocurre en los casos de orden positivo que analizaremos a continuación.

3.5. ¿Cuándo Batch y PFR comparten la misma expresión?

Comparemos las ecuaciones (9) y (14). Bajo volumen/caudal volumétrico constante, la misma cinética, las mismas condiciones isotérmicas y el mismo intervalo de conversión, ambas toman la forma:

La igualdad no convierte a ambos equipos en el mismo reactor. En Batch, una porción de material recorre su historia de concentración con el tiempo; en PFR, esa evolución aparece a lo largo del volumen.

4. Qué cambia con el orden de reacción

El patrón de mezcla importa porque la velocidad depende de la concentración. El orden n determina cuán fuerte es esa dependencia.

Con C_A = C_A0(1−X) y −r_A = kC_Aⁿ, podemos integrar las ecuaciones anteriores para los órdenes más utilizados.

4.1. Orden cero

La velocidad no depende de la concentración. Por eso, para este modelo ideal, el rectángulo CSTR y el área PFR coinciden:

donde θ representa t para Batch y τ para PFR.

4.2. Primer orden

Cuando X aumenta, C_A disminuye y la velocidad cae de manera proporcional. El CSTR penaliza esa reducción porque todo su volumen opera a la concentración final.

4.3. Segundo orden

Ahora una reducción de concentración tiene un efecto todavía más marcado sobre la velocidad. La diferencia de tamaño entre CSTR y PFR puede crecer rápidamente a conversiones altas.

4.4. Forma general

Para n ≠ 1, el Batch/PFR de densidad constante puede escribirse:

y el CSTR:

No necesitamos desarrollar órdenes arbitrarios con mayor detalle. La expresión general sirve para reconocer que los tres casos anteriores pertenecen a una misma familia.

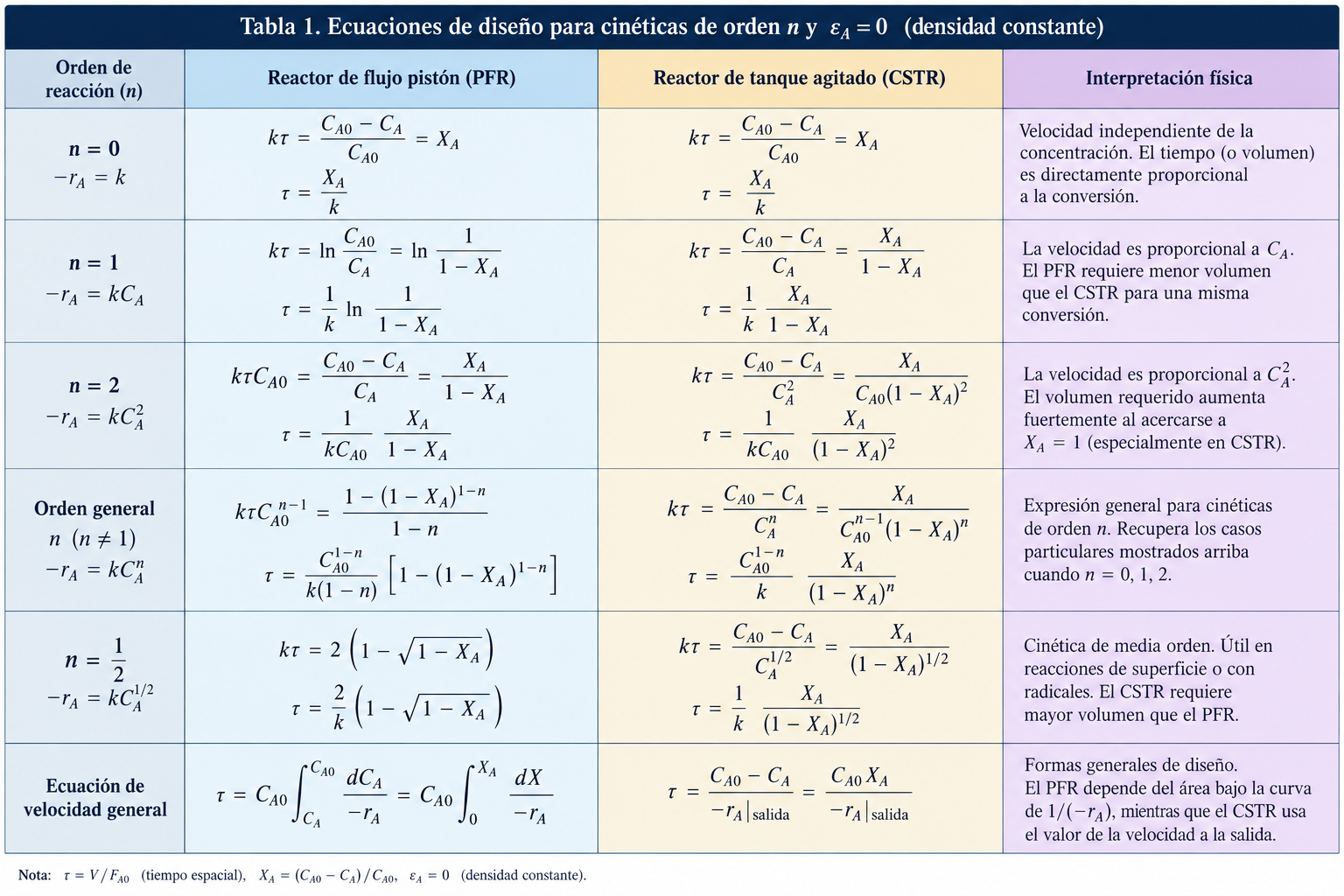

La Figura 8 reúne en una sola tabla las expresiones que acabamos de desarrollar para órdenes cero, uno y dos. Úsala como mapa de referencia: permite comparar qué cambia en Batch/PFR y CSTR cuando la dependencia con la concentración se hace más intensa.

Haz clic para ampliar

El orden de reacción determina cuánto se separan los diseños CSTR y PFR cuando aumenta la conversión. El explorador traduce esa idea en una relación de volúmenes.

Cómo usarlo: selecciona n y modifica X. Un resultado igual a 1 indica volúmenes ideales iguales; un valor mayor muestra cuántas veces debe crecer el CSTR respecto al PFR.

Los ejemplos 1 y 2 responden a la misma pregunta desde dos ángulos: primero comparan los tres modelos con una alimentación común y después muestran cómo el orden y la conversión gobiernan la diferencia entre los reactores continuos.

5. Cascadas de CSTR: de etapas discretas al límite PFR

Dividir un volumen total entre varios tanques no multiplica el tiempo disponible: redistribuye el contacto en etapas que operan a concentraciones distintas.

5.1. Por qué dividir el volumen cambia el resultado

En un único CSTR, todo el contenido se encuentra idealmente a la composición de salida. En una cascada aparece una secuencia C_A0 → C_A1 → … → C_AN: los primeros tanques conservan concentraciones mayores y, para una cinética de orden positivo, velocidades mayores. La constante k no cambia; cambia la concentración que experimenta cada etapa.

5.2. Cómo calcular una cascada de N CSTR iguales

Alcance de este desarrollo: las expresiones de concentración y conversión que siguen, así como el panel y el ejercicio, corresponden a una reacción irreversible de primer orden en tanques del mismo volumen, con estado estacionario, caudal volumétrico constante y la misma constante cinética k en todas las etapas.

Si el volumen total y el caudal son fijos, el tiempo espacial total τ_total se reparte entre N tanques iguales:

Para una reacción de primer orden, cada tanque reduce la concentración que recibe por el mismo factor:

Al aplicar ese factor N veces se obtiene directamente la conversión de la cascada:

El PFR con el mismo tiempo espacial total proporciona el límite continuo:

5.3. Del perfil escalonado al perfil continuo

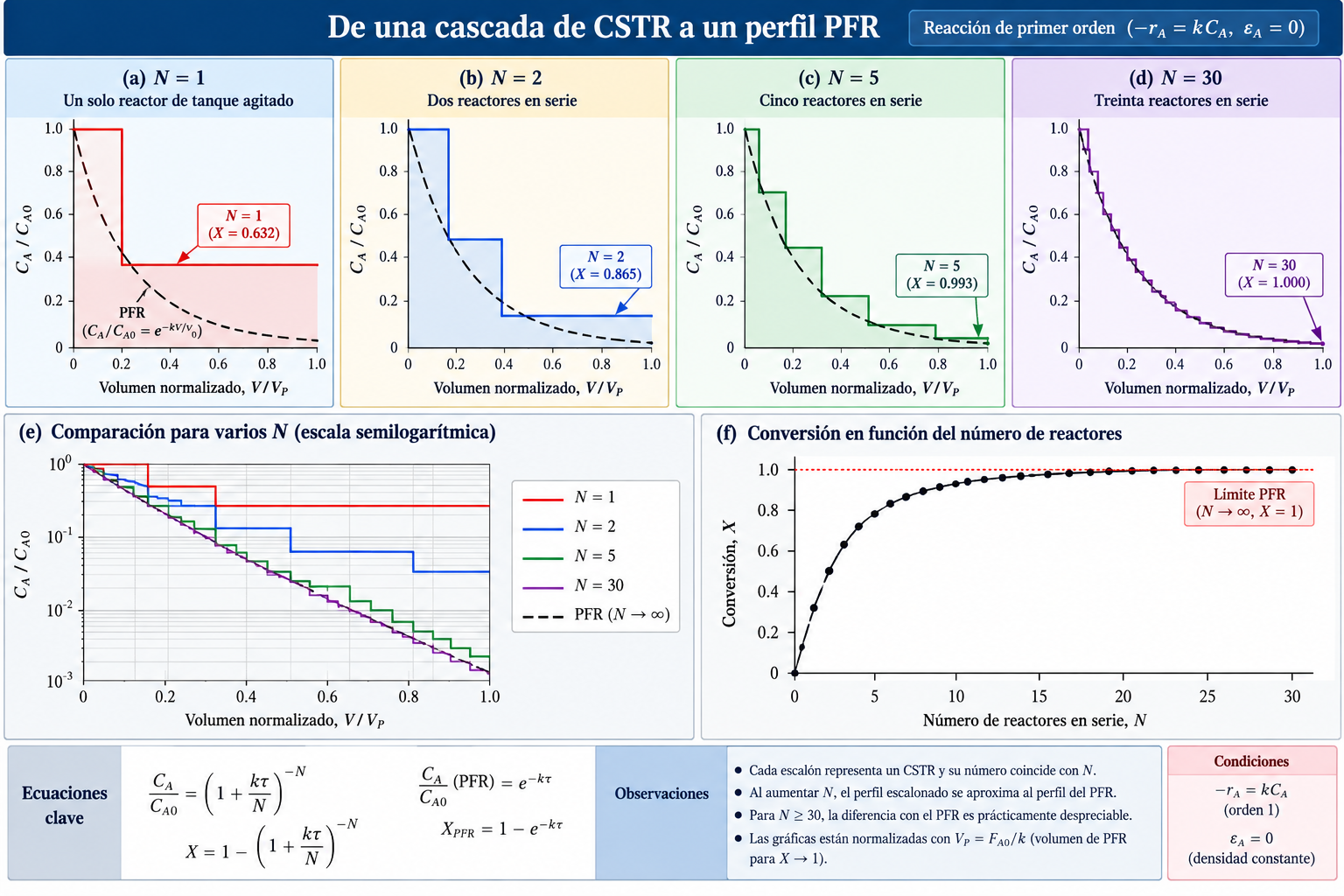

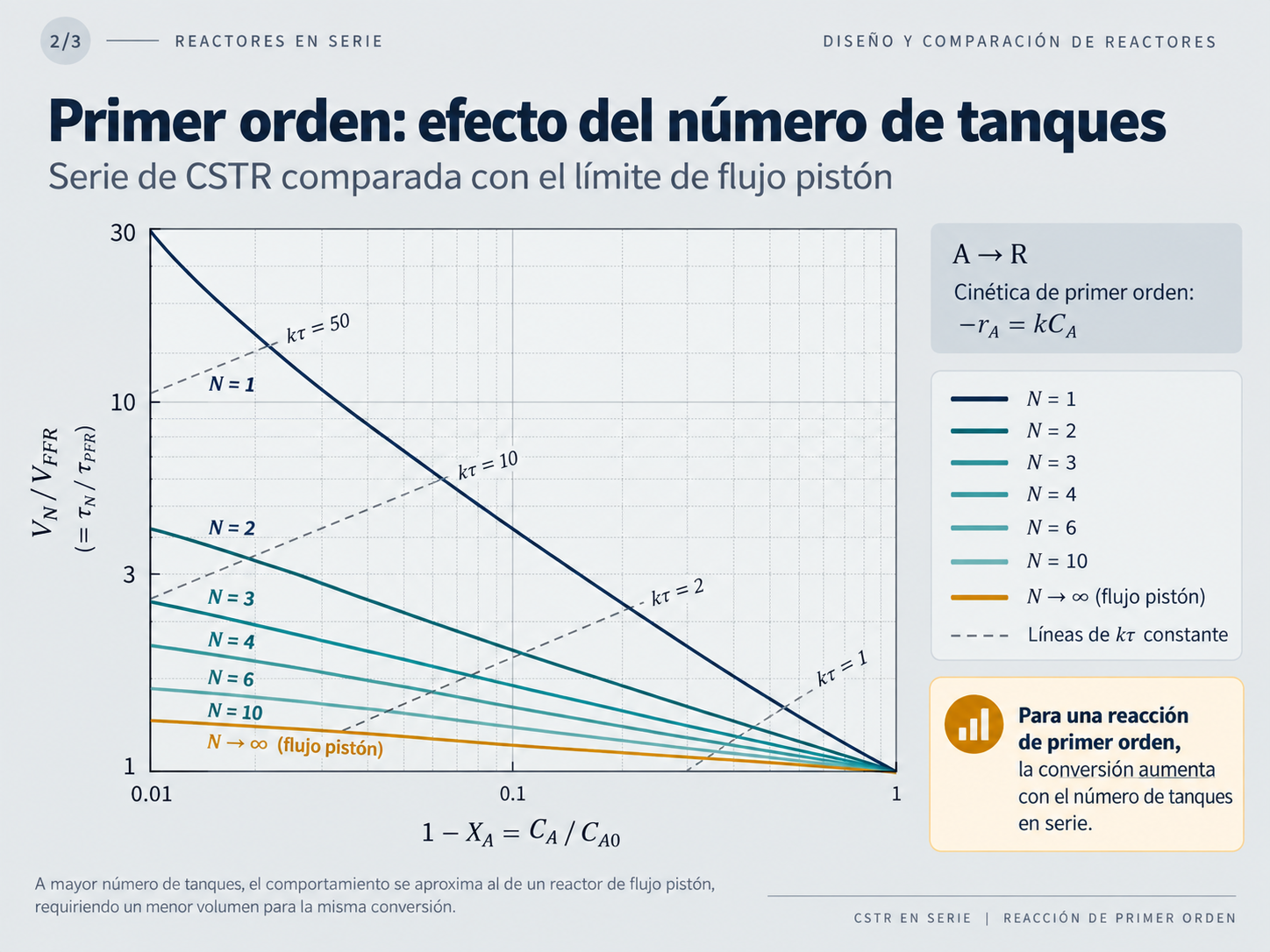

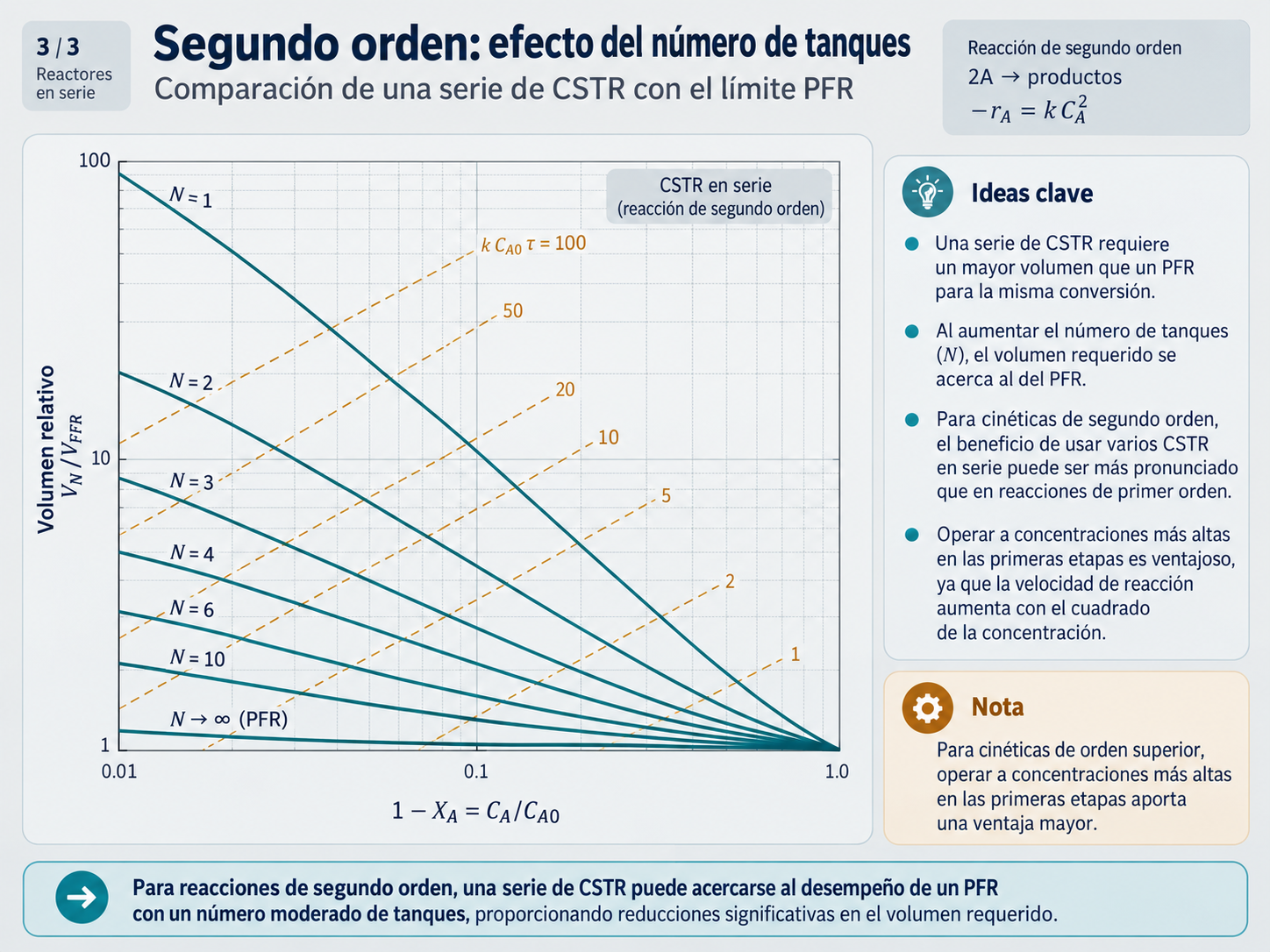

La Figura 9 convierte las ecuaciones anteriores en un perfil espacial: pocos CSTR generan saltos grandes; al aumentar N, los saltos se hacen más pequeños y se aproximan a la variación continua del PFR.

‹ ›

1/3

Haz clic para ampliar

El siguiente panel calcula la cascada etapa por etapa y la compara con el PFR que tiene el mismo kτ_total.

Cómo usarlo: fija primero kτ y después aumenta N. Observa simultáneamente el perfil, la conversión de la cascada y el límite PFR.

5.4. De los escalones al perfil continuo: lectura global

La ecuación (17) explica la geometría del cambio: al crecer N, cada tanque representa una fracción menor del recorrido total. La ecuación (19) acumula esos pequeños cambios y, en el límite, conduce a la expresión exponencial del PFR de la ecuación (20).

Esta interpretación se aplica específicamente a una reacción de primer orden y a tanques iguales. Para órdenes de reacción superiores, el principio se mantiene —una cascada con más etapas se aproxima progresivamente al comportamiento de un PFR—, pero la concentración de salida debe obtenerse aplicando la ley cinética correspondiente a cada tanque y la ventaja de conservar concentraciones más altas en las primeras etapas suele hacerse más marcada para órdenes positivos mayores. Si los tanques tienen volúmenes diferentes, tampoco puede utilizarse τ_i=τ_total/N: cada etapa posee su propio τ_i=V_i/v₀ y la cascada debe resolverse tanque por tanque. En el caso particular de primer orden, para un número fijo de CSTR y un volumen total dado, distribuir ese volumen por igual entre las etapas maximiza la conversión ideal.

5.5. Rendimientos decrecientes al añadir tanques

La mejora no es lineal. Los primeros tanques reducen una parte importante de la diferencia respecto al PFR; después, cada unidad adicional aporta menos. Por eso el número adecuado de etapas debe equilibrar conversión, volumen, control y costo, no perseguir el límite matemático sin criterio. [2]

6. Recirculación: desplazar un PFR hacia la mezcla completa

La cascada anterior se acercó al PFR al dividir la mezcla completa en etapas. La recirculación recorre el camino complementario: devuelve parte de la salida y reduce el contraste entre la entrada y la salida de un reactor tubular.

6.1. Qué significa recircular

Una fracción de la corriente que sale vuelve al punto de mezcla con la alimentación fresca. La razón de recirculación compara el flujo que retorna con el flujo neto que abandona el sistema:

6.2. Cómo cambia la entrada real del reactor

La alimentación fresca entra con X=0, pero el reactor no recibe únicamente esa corriente: recibe su mezcla con material que ya reaccionó. Si la salida final tiene conversión X_f y el caudal volumétrico se considera constante, la conversión justo después del mezclador es:

Esta ecuación conecta la operación con la composición: cuando R aumenta, una fracción mayor de la corriente de entrada procede de la salida y X₁ se aproxima a X_f. El reactor comienza entonces su recorrido con menos reactivo fresco y con un gradiente axial menor.

6.3. De la mezcla de entrada a la ecuación de diseño

La ecuación del PFR sigue integrando la velocidad a lo largo del cambio de conversión, pero ahora el recorrido empieza en X₁, no en cero. Además, por el reactor circula el flujo fresco más el reciclado:

Cómo leerla: el factor R+1 representa el flujo total que atraviesa el reactor; el límite inferior equivale a X₁ de la ecuación (22); el límite superior es la conversión final. La relación supone caudal volumétrico constante.

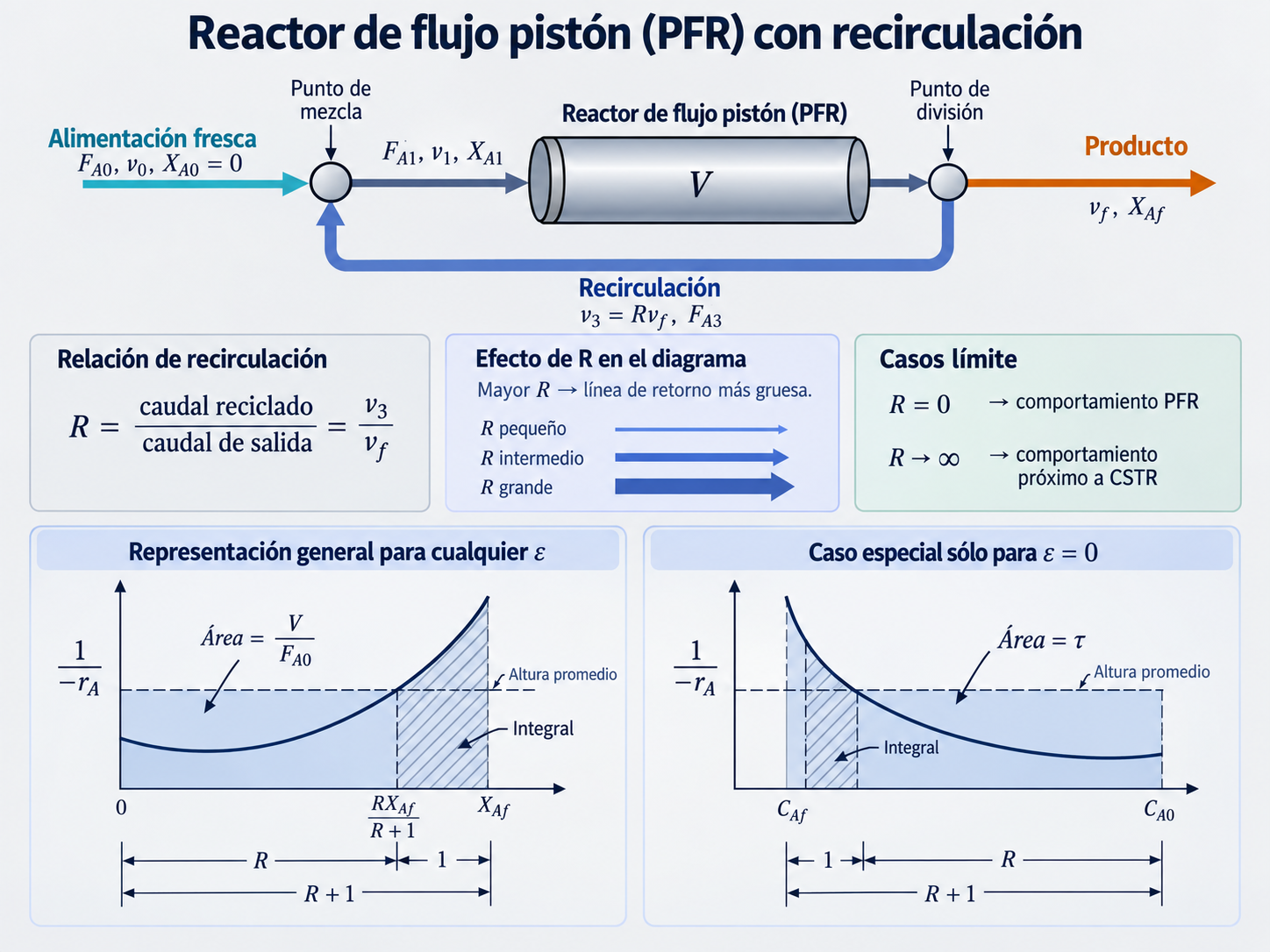

La Figura 10 reúne estas tres piezas: alimentación fresca, mezcla con la corriente reciclada y evolución axial hasta la salida.

Haz clic para ampliar

El panel permite aislar el efecto de R manteniendo X_f=0,90. Así se observa cómo cambia la composición de entrada antes de aplicar la ecuación de diseño.

Cómo usarlo: mueve R y compara la proporción de corriente reciclada, el valor de X₁ y la tendencia del patrón de concentración.

6.4. Dos límites de comportamiento conectados por R

R no selecciona dos equipos distintos: regula cuánto se parece la alimentación del reactor a su propia salida. Por eso los extremos se entienden como límites de comportamiento.

El punto central es que la recirculación modifica la historia de concentración del material. No convierte físicamente un tubo en un tanque; desplaza el patrón de contacto entre dos modelos límite. La Figura 10 muestra el circuito, la ecuación (23) lo cuantifica y el panel deja recorrer ese continuo.

7. Cuando el caudal volumétrico ya no permanece constante

Hasta ahora utilizamos C_A = C_A0(1−X). En gases, una reacción puede cambiar el número total de moles y modificar el caudal volumétrico.

7.1. Factor de expansión

Hasta ahora hemos trabajado con el caso más simple, en el que el caudal volumétrico permanece constante y C_A=C_A0(1−X) basta para relacionar concentración y conversión.

En sistemas gaseosos, sin embargo, la reacción puede modificar el número total de moles y, con ello, el volumen ocupado por la corriente. Para representar ese efecto se introduce el factor de expansión ε_A.

La concentración de A ya no depende únicamente de cuánto A ha reaccionado, sino también de cuánto se ha expandido o contraído la corriente:

Cuando ε_A=0, al aumentar la conversión disminuye C_A únicamente porque desaparece reactivo. Cuando ε_A≠0, ocurren dos efectos a la vez: disminuyen los moles de A por reacción y cambia el volumen de la corriente. Por eso una misma conversión puede corresponder a una concentración diferente según el valor de ε_A.

El factor de expansión no cambia la definición de conversión; cambia la relación entre conversión y concentración y, por ello, modifica las ecuaciones de diseño.

7.2. Primer orden

Para PFR:

Para CSTR:

7.3. Segundo orden

Para PFR:

Para CSTR:

El objetivo aquí no es memorizar una segunda colección de fórmulas. Es reconocer que una hipótesis aparentemente sencilla —v constante— estaba escondida dentro de C_A(X). Cuando esa hipótesis cambia, cambia también la ecuación de diseño.

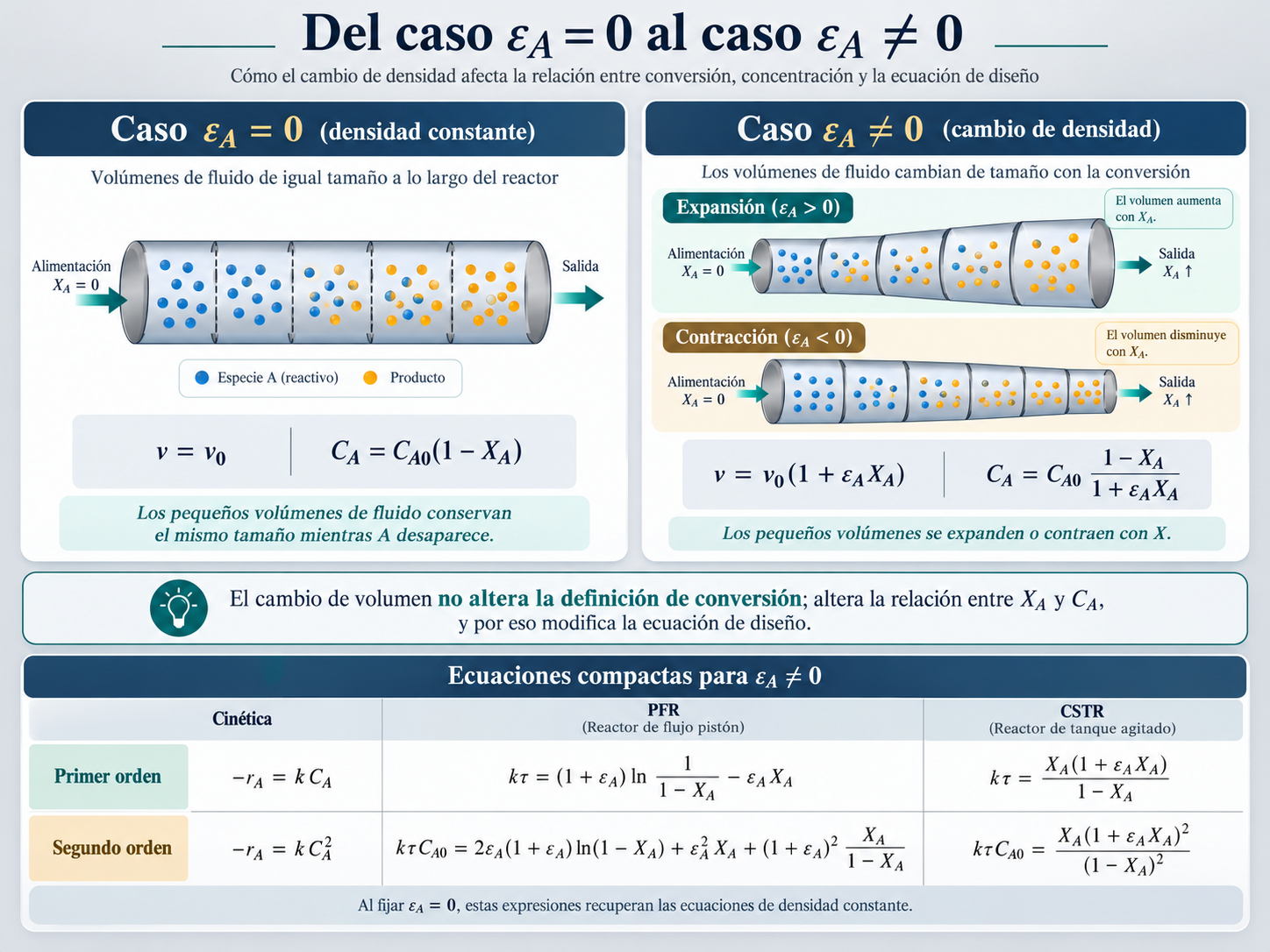

La Figura 11 resume visualmente ese cambio: compara elementos de fluido que conservan su tamaño con otros que se expanden o contraen a medida que avanza la conversión y reúne las ecuaciones de primer y segundo orden para el caso de densidad variable.

Haz clic para ampliar

8. Del modelo ideal al reactor real

Los modelos ideales aíslan una pregunta esencial: cómo el patrón de mezcla modifica la relación entre cinética, concentración y volumen. Un equipo real conserva esa base, pero añade fenómenos que también deben diseñarse.

8.1. Qué nos permitió separar el modelo ideal

Hasta aquí mantuvimos controladas la cinética, la estequiometría y la forma de contacto. Esa separación explica por qué la misma reacción produce diseños distintos en Batch, CSTR y PFR antes de introducir transferencia de calor, caída de presión, sólidos o desviaciones hidrodinámicas.

8.2. Qué añade un equipo real

La tabla no invalida las ecuaciones ideales: indica qué supuestos deben comprobarse. Si aparecen gradientes térmicos, por ejemplo, cambia k; si hay dispersión axial o zonas muertas, cambia la historia de concentración. El modelo ideal se convierte entonces en referencia para medir y corregir la desviación.

8.3. Un modelo de flujo no es una geometría

La distribución de tiempos de residencia permite estudiar esas desviaciones, pero merece un tratamiento propio. Aquí basta conservar la conexión: el balance ideal ofrece la línea base y la caracterización del flujo revela cuánto debe ajustarse. [11]

8.4. El reactor dentro de un proceso completo

Alcanzar la conversión objetivo no concluye necesariamente el diseño. La corriente debe alimentarse, acondicionarse, separarse y controlarse; por eso una buena selección de reactor también debe integrarse con las operaciones vecinas.

Los tres casos refuerzan la misma idea: el reactor define una etapa, no toda la planta. El modelo ideal ayuda a dimensionar la reacción; la ingeniería del proceso debe hacer compatibles alimentación, transferencia, separación, seguridad y control.

Diseñar el reactor responde cómo reaccionará el material; diseñar el proceso responde cómo llegará, saldrá y se mantendrá operable.

9. Síntesis para escoger correctamente un reactor

La selección final no consiste en declarar un ganador universal. Consiste en identificar qué historia de concentración, régimen de operación y restricciones necesita el proceso.

9.1. Empieza por la pregunta de diseño

9.2. Qué favorece a cada modelo ideal

El Batch resulta natural cuando importan la flexibilidad, las campañas y cantidades definidas. El CSTR ofrece una composición uniforme y operación continua, útil cuando el control y la mezcla dominan. El PFR conserva un gradiente axial y, para cinéticas de orden positivo cuya velocidad cae con la conversión, suele aprovechar mejor las concentraciones altas de entrada.

Ninguna de estas ventajas es absoluta. Una reacción exotérmica, un sólido, una gran caída de presión o una secuencia multiproducto pueden cambiar la selección aun cuando el cálculo cinético favorezca otra alternativa.

9.3. Las configuraciones intermedias también son opciones

Estas configuraciones muestran que la selección no siempre es una disyuntiva rígida. Puede ajustarse el patrón de concentración mediante etapas o recirculación, siempre que el beneficio justifique la complejidad adicional.

9.4. Cuadro final de comparación
